서론

현대 건축 및 전기 설비의 중요한 요소 중 하나는 케이블 관리 시스템입니다. 효율적인 케이블 관리는 안전성뿐만 아니라 유지보수와 작업의 용이성, 나아가 설치 공간의 미적 가치를 향상시키는 데에도 크게 기여합니다. 이러한 역할을 하는 대표적인 두 가지 시스템이 바로 케이블 트레이와 케이블 덕트입니다. 이 두 장치는 전기 배선 및 통신 네트워크를 정리하고 보호하기 위해 설계되었지만, 그 구조와 사용 목적, 적용 환경에서 뚜렷한 차이를 보입니다.

케이블 트레이는 개방형 구조로 통풍성과 유지보수의 편리성이 강조되는 시스템입니다. 주로 대규모 전력선 및 통신선을 지지하기 위해 사용되며, 발전소, 데이터 센터, 대형 공장과 같은 환경에서 흔히 볼 수 있습니다. 반면, 케이블 덕트는 밀폐형 구조로 외부 환경으로부터 케이블을 보호하는 데 중점을 둡니다. 전자기파 간섭이나 먼지, 습기로부터 케이블을 차단해야 하는 환경, 혹은 깔끔한 배선이 요구되는 장소에서 주로 사용됩니다.

이번 글에서는 케이블 트레이와 덕트의 특징, 차이점, 적용 사례를 자세히 분석하며, 각각의 장점과 단점을 종합적으로 비교했습니다. 이를 통해 케이블 관리 시스템을 선택하는 데 있어 어떤 점을 고려해야 하는지, 각각의 시스템이 어떠한 환경에 적합한지를 명확히 이해할 수 있을 것입니다. 두 시스템의 올바른 선택은 전기 설비의 안전성과 효율성을 높이는 데 필수적이며, 프로젝트의 성공을 결정짓는 중요한 요소가 될 것입니다.

케이블 트레이의 종류와 특징

케이블 트레이는 전기 배선에서 케이블을 효과적으로 지지하고 정리하기 위한 시스템으로, 다양한 환경과 요구에 맞게 설계되었습니다. 트레이의 종류는 구조와 사용 목적에 따라 다음과 같이 분류됩니다.

1. 사다리형(Ladder Type)

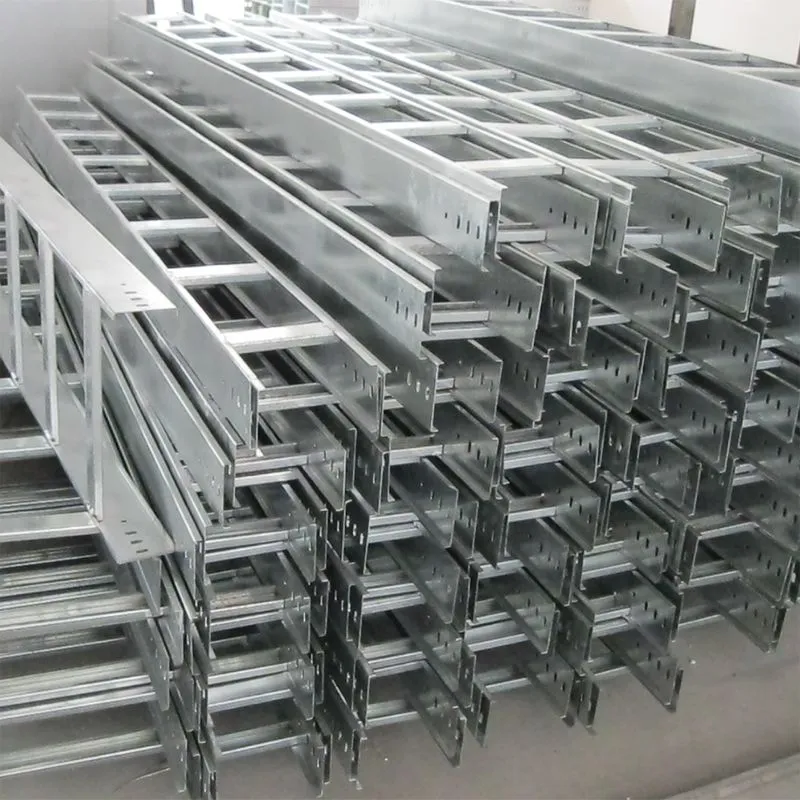

사다리형 케이블 트레이는 양측 레일을 가로 방향으로 연결한 형태로, 가장 보편적으로 사용됩니다. 이 구조는 케이블의 통풍이 용이하여 열 축적을 최소화하는 데 탁월하며, 케이블의 유지보수 및 설치가 쉽습니다. 특히, 전력 케이블처럼 굵고 무거운 케이블을 안정적으로 지지할 수 있는 강도와 구조적 안정성을 제공합니다. 하지만 개방된 구조로 인해 외부 충격에 약할 수 있으므로, 충격 보호가 필요한 환경에는 적합하지 않을 수 있습니다.

2. 펀칭형(Punched Type)
펀칭형 트레이는 바닥에 규칙적으로 구멍이 뚫려 있는 구조로, 통풍은 물론 케이블을 고정하기 쉽게 설계되었습니다. 이 구조는 사다리형보다 더 나은 보호 기능을 제공하면서도 통풍성을 유지합니다. 또한, 구멍을 통해 케이블 타이나 클램프를 쉽게 부착할 수 있어 설치와 관리가 용이합니다. 다만, 사다리형 트레이에 비해 구조가 더 복잡하므로, 설치 시 시간이 더 소요될 수 있습니다.

3. 메쉬형(Mesh Type)
메쉬형 트레이는 철망처럼 얇은 와이어로 구성된 구조로, 경량 설계와 뛰어난 통풍성을 자랑합니다. 케이블이 겹치지 않고 깔끔하게 정리되며, 다양한 방향으로 케이블을 빼내기 쉬운 장점이 있습니다. 그러나 메쉬 구조는 강도가 약하여 무거운 케이블에는 적합하지 않으며, 화재나 외부 충격에 대한 저항성이 상대적으로 낮습니다.

4. 바닥 밀폐형(Solid Bottom Type)
바닥 밀폐형 트레이는 완전히 밀폐된 바닥 구조를 가지며, 외부 환경으로부터 케이블을 보호하는 데 탁월합니다. 특히 전자기파 차단 효과가 필요하거나 외부 먼지와 습기로부터 케이블을 보호해야 하는 환경에서 적합합니다. 하지만 밀폐 구조로 인해 통풍이 제한적이어서 열 축적이 발생할 가능성이 있어, 열에 민감한 케이블에는 부적합할 수 있습니다.

5. 통풍 채널형(Ventilated Channel Type)
통풍 채널형 트레이는 바닥에 통풍구가 있어 환기가 가능하면서도 케이블을 안정적으로 보호할 수 있습니다. 밀폐형의 보호 기능과 사다리형의 통풍성을 절충한 형태로, 문제 발생 시 쉽게 식별할 수 있는 장점이 있습니다. 이 구조는 비교적 다목적용으로 사용되며, 다양한 환경에서 적합한 선택이 될 수 있습니다.

케이블 덕트의 종류와 특징

케이블 덕트는 전선 및 케이블을 외부 환경으로부터 보호하는 밀폐형 시스템으로, 재질과 목적에 따라 다양하게 나뉩니다.

1. 금속 덕트(Metal Duct)
금속 덕트는 내구성과 전자기파 차단 효과가 뛰어난 재료로 만들어졌습니다. 이 덕트는 산업 환경, 특히 강한 기계적 충격이나 높은 온도가 예상되는 곳에서 사용됩니다. 금속의 높은 강성 덕분에 외부 충격으로부터 케이블을 효과적으로 보호하며, 화재 위험이 있는 환경에서도 뛰어난 내화성을 발휘합니다. 그러나 금속 덕트는 무게가 무겁고 설치가 까다로울 수 있으며, 비용이 비교적 높은 편입니다.

2. 플라스틱 덕트(Plastic Duct)
플라스틱 덕트는 가볍고 설치가 용이하며, 주로 사무실이나 경량 전기 설비에 사용됩니다. 이러한 덕트는 내식성이 뛰어나 습기가 많은 환경에서도 사용될 수 있지만, 내열성과 내구성이 금속 덕트에 비해 낮습니다. 또한, 자외선에 장기간 노출될 경우 변색이나 열화가 발생할 수 있으므로 외부 환경에는 적합하지 않을 수 있습니다.

케이블 트레이와 덕트의 차이점

케이블 트레이와 덕트는 외형과 구조, 기능적인 측면에서 뚜렷한 차이를 보입니다.

1. 구조적 차이
케이블 트레이는 주로 개방형 구조로 설계되어 케이블의 통풍과 유지보수가 용이합니다. 반면, 덕트는 밀폐형 구조로 외부 환경에서 케이블을 완벽히 보호할 수 있습니다. 이로 인해 덕트는 전자기파 차단과 먼지, 습기로부터 케이블을 보호해야 하는 환경에 더 적합합니다.

2. 사용 목적의 차이
케이블 트레이는 대규모 전력선이나 통신선이 이동하는 통로를 만드는 데 적합하며, 통풍이 필요한 환경에서 주로 사용됩니다. 덕트는 민감한 케이블을 보호하거나, 케이블의 깔끔한 배선을 유지하기 위한 목적으로 사용됩니다.

3. 설치 및 관리 차이
트레이는 구조적으로 간단하고 개방적이어서 설치와 관리가 용이하지만, 덕트는 밀폐형 구조로 설치와 유지보수에 더 많은 시간이 필요할 수 있습니다. 또한, 덕트 내부에서의 케이블 배치나 수정 작업은 트레이에 비해 상대적으로 번거로울 수 있습니다.

케이블 트레이와 덕트의 적용 사례

케이블 트레이의 적용 사례
케이블 트레이는 대규모 전력 및 통신 네트워크가 요구되는 발전소, 데이터 센터, 공장 등에서 널리 사용됩니다. 트레이는 통풍이 우수하여 열 관리가 중요한 환경에서 이상적입니다. 또한, 개방형 구조로 인해 추가적인 케이블 설치나 교체 작업이 필요한 경우에도 쉽게 접근할 수 있습니다.

케이블 덕트의 적용 사례
케이블 덕트는 외부 환경으로부터 보호가 필요한 곳, 예를 들어 습기가 많거나 전자기파 간섭이 우려되는 환경에 적합합니다. 사무실 건물의 바닥 아래 배선, 고정밀 장비가 있는 연구소 또는 병원 등에서 주로 사용됩니다. 또한, 내부의 케이블을 깔끔하게 정리해야 하는 공간에도 덕트가 선호됩니다.

결론

케이블 트레이와 덕트는 전기 설비와 통신 네트워크 관리에서 없어서는 안 될 중요한 구성 요소로, 각각의 특성과 장점이 뚜렷합니다. 케이블 트레이는 개방형 구조로 통풍이 잘 되고 설치 및 유지보수가 용이하여 대규모 네트워크 환경에서 적합합니다. 특히, 발전소나 데이터 센터처럼 열 관리가 중요한 환경에서 탁월한 성능을 발휘합니다. 반면, 케이블 덕트는 밀폐형 구조로 설계되어 외부 환경으로부터 케이블을 완벽히 보호합니다. 이 때문에 병원, 연구소, 사무실 등 민감한 환경에서 선호되며, 전자기파 간섭을 차단해야 하는 상황에서도 효과적입니다.

이 두 시스템 중 어느 것을 선택하느냐는 설치 환경과 목적에 따라 달라질 수 있습니다. 예를 들어, 케이블의 열 축적이 문제시되는 환경에서는 케이블 트레이가 더 적합하며, 외부 충격이나 먼지로부터 케이블을 보호해야 한다면 케이블 덕트를 선택하는 것이 바람직합니다. 또한, 예산과 설치 편의성, 유지보수의 용이성 등 다양한 요소를 종합적으로 고려해야 합니다.

결국, 케이블 트레이와 덕트의 올바른 선택은 프로젝트의 성공과 직결됩니다. 이번 글이 두 시스템의 차이점을 이해하고, 각각의 특징을 최대한 활용할 수 있는 가이드를 제공했기를 바랍니다. 케이블 관리 시스템은 단순한 배선 정리 도구가 아니라, 전기 설비의 안전성과 효율성을 보장하는 핵심적인 역할을 한다는 점을 기억하시기 바랍니다.
